Dây curoa đóng vai trò then chốt trong nhiều hệ thống truyền động, từ máy móc công nghiệp đến động cơ ô tô và thiết bị gia dụng. Việc lựa chọn cách kích thước dây curoa chuẩn không chỉ đảm bảo hiệu suất hoạt động tối ưu mà còn kéo dài tuổi thọ của cả hệ thống. Tuy nhiên, nhiều người vẫn gặp khó khăn trong việc xác định kích thước dây curoa phù hợp, dẫn đến tình trạng lắp đặt sai gây ảnh hưởng đến toàn bộ hệ thống. Bài viết sau đây sẽ hướng dẫn bạn cách tính dây curoa chuẩn xác, nhanh chóng và hiệu quả, kèm theo những thông tin hữu ích về ứng dụng, lợi ích, cách bảo quản cũng như địa chỉ cung cấp uy tín.

Dây curoa là gì?

Dây curoa (hay còn gọi là dây đai) là một bộ phận truyền động cơ học dùng để truyền lực và chuyển động giữa hai hoặc nhiều trục quay. Dây curoa hoạt động bằng cách bám chặt vào các puly (bánh đai), giúp truyền động quay từ trục này sang trục kia một cách hiệu quả, êm ái và ổn định.

Cấu tạo của dây curoa thường gồm 3 phần chính:

  • Lớp phủ ngoài (lớp vỏ): Làm từ cao su tự nhiên hoặc tổng hợp, có vai trò bảo vệ bên trong khỏi tác động môi trường, dầu mỡ, nhiệt độ.
  • Lớp chịu lực (lõi cốt): Được làm từ sợi thủy tinh, polyester, nylon hoặc thép, giúp tăng khả năng chịu lực kéo và độ bền cho dây.
  • Lớp trong (mặt tiếp xúc): Tiếp xúc trực tiếp với puly, thường có thiết kế nhẵn, răng cưa hoặc nhiều gân để tăng độ bám.

Các loại dây curoa phổ biến hiện nay

Trước khi tính toán kích thước chu vi, chiều dài, các thông số trên dây curoa, chúng ta cần biết cách phân biệt, phân loại dây curoa. Có 3 loại chính của dây curoa truyền động là dây curoa thang (V-belt), dây curoa răng (Timing Belt) và dây curoa dẹt (Flat Belt).

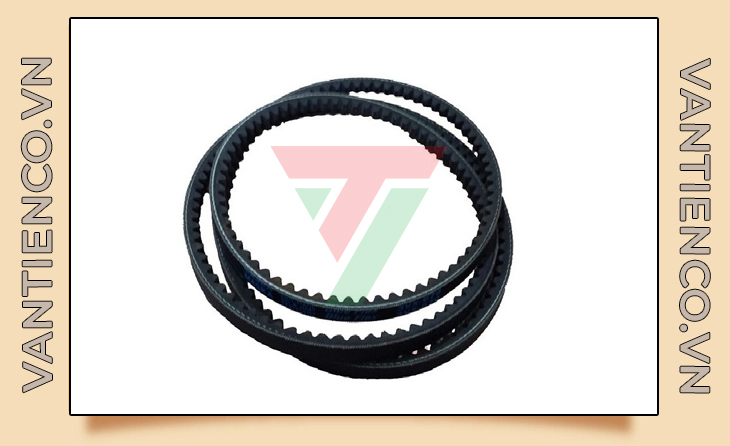

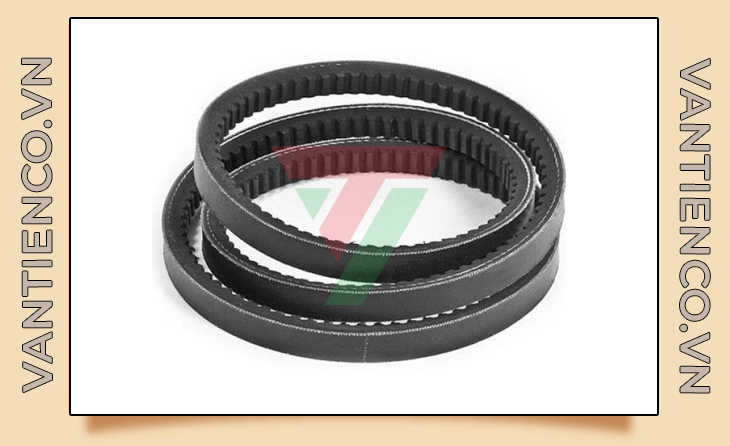

1. Dây curoa chữ V: Còn gọi là dây đai thang chữ V, là dây curoa thang cổ điển với các bản A-B-C-D-E và đa dạng kích thước tiết diện. Ngoài ra còn có dây curoa thang răng như 3VX, 5VX, RPF...

2. Dây curoa chữ V cải tiến: là dây curoa thang hẹp hơn và dày hơn dây curoa thang cổ điển. Gồm các loại như SPZ, SPA, SPB hay SPC.

3. Siêu dây curoa thang: gồm ba loại cơ bản là 3V, 5V và 8V, với cấu tạo khác biệt so với hai loại trên nhằm tối ưu hóa mức độ chịu tải của dây.

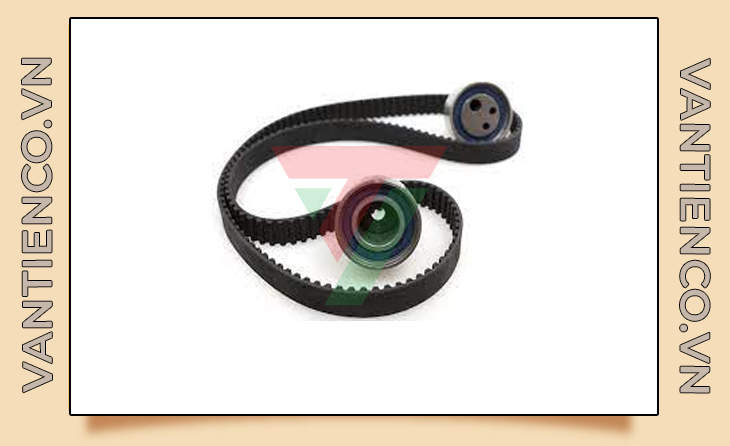

Các loại dây curoa răng (Timing Belt)

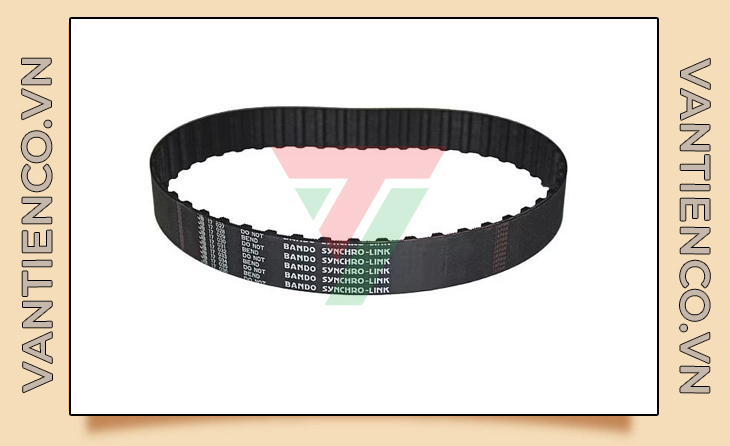

  • 1. Dây curoa răng vuông 1 mặt: Bao gồm nhiều loại như MXL, XL, L, H, XH, XXH, khác nhau về bước răng và kích thước răng.

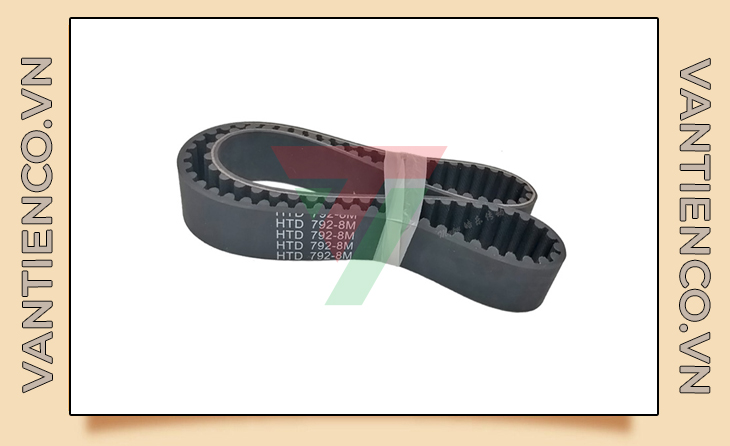

  • 2. Dây curoa răng tròn 1 mặt: S2M, S5M, S8M, S14M, S20M, cho chuyển động êm ái hơn dây răng vuông.
  • 3. Dây curoa răng 2 mặt răng: Kết hợp dây răng vuông hoặc dây răng tròn 2 mặt răng, dùng cho các chuyển động đặc biệt.

Các thông số cần chú ý trên dây curoa

Thông số dây curoa bao gồm nhiều thông tin về kích thước và khả năng vận hành của dây curoa. Tuỳ theo chủng loại mà trên dây curoa có các ký hiệu khác nhau.

  • Loại dây curoa: (như A, B, C, D, E, STS, MXL, T5. S3M...) xác định kích thước và khả năng truyền động của dây curoa.
  • Độ dài của dây curoa: (thường được tính bằng inch hoặc milimet) là kích thước tổng thể của dây curoa, giúp tính toán độ dài thực tế của dây curoa cần sử dụng.
  • Bề rộng của dây curoa: (thường được tính bằng inch hoặc milimet) xác định độ dày của dây curoa, ảnh hưởng đến khả năng chịu tải và truyền động của dây curoa.
  • Số răng của dây curoa: xác định số lượng răng trên một đơn vị chiều dài của dây curoa, từ đó ảnh hưởng đến độ chính xác và độ bám dính của dây curoa.
  • Số rãnh: (có thể có 1, 2, 3...rãnh) chỉ định số rãnh trên bề mặt dây curoa, giúp định hướng truyền động và ổn định dây curoa.

Cách tính kích thước dây curoa chuẩn và hiệu quả nhất

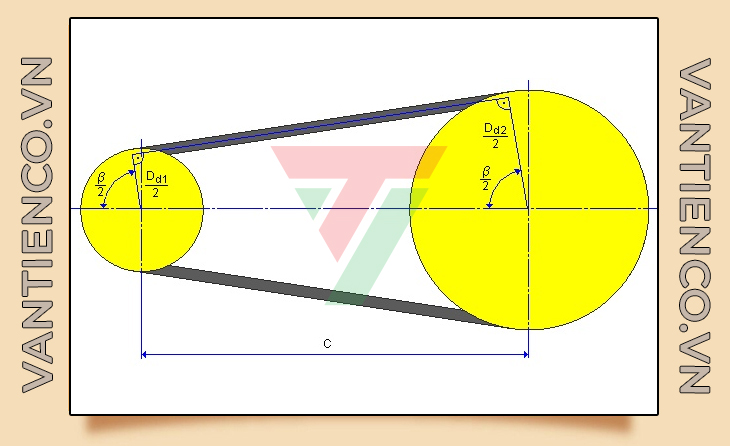

Kích thước dây curoa, dây đai tính toán được là mm ta suy ra kích thước dây curoa hệ inch bằng công thức. Chiều dài (chu vi) của dây curoa được tính theo công thức sau:

Sử dụng công thức để tính dây curoa:

Li = 2a + 1.57(d1+d2) + (d2-d1)²/4a

Trong đó:

  • Li: Chiều dài mặt trong dây curoa (mm hoặc inch).
  • a: Khoảng cách giữa tâm hai puly.
  • d1: Đường kính puly thứ nhất.
  • d2: Đường kính puly thứ hai.

Lưu ý: các thông số phải sử dụng cùng một đơn vị đo như mm hoặc cm, hoặc inch

Các bước đo và tính toán

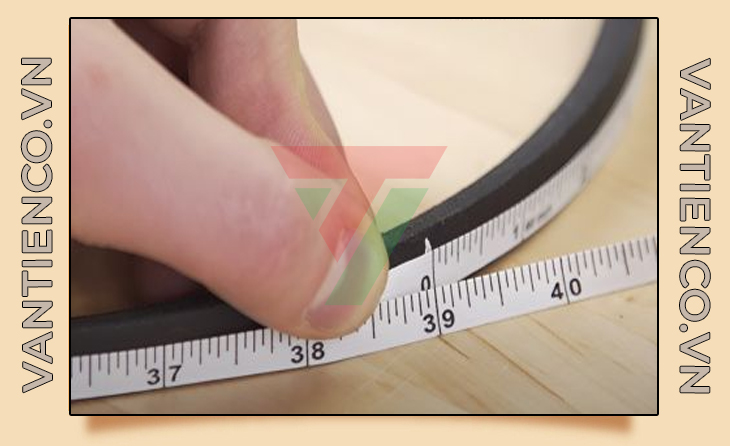

  • Đo khoảng cách tâm hai puly (a): Sử dụng thước đo để xác định khoảng cách giữa hai trục trung tâm của puly.
  • Đo đường kính puly (d1, d2): Đo đường kính ngoài cùng của puly, ghi lại chính xác.
  • Áp dụng công thức: Thay các giá trị a, d1, d2 vào công thức để tính chu vi dây curoa.
  • Chuyển đổi đơn vị: Nếu cần, chuyển đổi từ mm sang inch (1 inch = 25.4 mm).
  • Đo bề rộng dây: Xác định loại dây curoa (bản A, B, C,...) bằng cách đo chiều ngang và đối chiếu với bảng kích thước chuẩn.

Ví dụ:

  • Khoảng cách tâm puly (a) = 80 cm.
  • Đường kính puly 1 (d1) = 7 cm.
  • Đường kính puly 2 (d2) = 37 cm.

Thay vào công thức: L = 280 + 1.57(37+7)/2 + (37-7)²/(4*80) ≈ 231.89 cm ≈ 232 cm.

Cách đọc thông số trên dây curoa: Thông số trên dây curoa thường bao gồm:

  • Phần chữ: Chỉ loại dây (A, B, C, SPZ, SPA, SPB, SPC, 3V, 5V, 8V,...).
  • Phần số: Chỉ chu vi (inch hoặc mm).

Ví dụ:

  • B-66: Dây bản B, chu vi 66 inch (66 x 25.4 = 1676.4 mm).
  • SPA 2500: Dây bản SPA, chu vi 2500 mm.
  • RECMF 6360: Dây răng cưa bản A, chu vi 36 inch.

Tra thông số theo mã dây tiêu chuẩn:

Ví dụ:

  • Mã A-1000 → dây V loại A, chiều dài 1000mm
  • Mã 5PK875 → dây đa dãnh 5 rãnh loại PK, dài 875mm
  • Mã T5-500-16 → dây răng bước T5, dài 500mm, rộng 16mm

Dùng dụng cụ hỗ trợ (nếu có)

  • Thước dây curoa (Belt gauge): chuyên dùng đo loại và kích thước nhanh chóng.
  • App tra mã dây curoa: Nhiều hãng như BANDO, GATES có phần mềm hỗ trợ tra cứu dây theo máy.

Ưu điểm khi chọn đúng dây curoa

Dây curoa có nhiều ưu điểm vượt trội so với các hệ thống truyền động khác:

  • Giảm hao phí năng lượng: Dây curoa phù hợp giúp tối ưu hóa quá trình truyền lực, giảm thất thoát năng lượng.
  • Tăng độ chính xác: Đặc biệt với dây curoa răng, khả năng truyền động đồng bộ giúp máy hoạt động ổn định hơn.
  • Giảm hao mòn: Dây curoa đúng loại sẽ giúp giảm áp lực lên bánh đai và các bộ phận liên quan.
  • Hạn chế rung lắc và tiếng ồn: Dây curoa chất lượng cao có khả năng giảm rung động, giúp máy chạy êm hơn.
  • Giảm tần suất thay thế: Chọn đúng dây curoa giúp tránh tình trạng hư hỏng nhanh, hạn chế việc phải thay mới thường xuyên.
  • Dễ dàng bảo trì: Các loại dây curoa tốt thường có khả năng chống mài mòn cao, giúp người dùng dễ dàng bảo quản và vệ sinh.
  • Tối ưu hóa hiệu suất theo nhu cầu: Mỗi loại dây curoa được thiết kế để đáp ứng điều kiện hoạt động khác nhau, từ tải trọng nhẹ đến công suất cao.
  • Thích hợp cho nhiều loại máy móc: Có thể sử dụng trong công nghiệp, ô tô, thiết bị gia dụng và nhiều lĩnh vực khác.

Cách bảo quản dây curoa để tăng độ bền

Bảo quản dây curoa đúng cách giúp kéo dài tuổi thọ và đảm bảo hiệu suất hoạt động ổn định. Dưới đây là một số phương pháp hiệu quả:

1. Bảo quản trong kho hoặc nơi lưu trữ

  • Tránh ánh nắng trực tiếp: Tia UV có thể làm lão hóa cao su, khiến dây nhanh bị nứt và cứng.
  • Không để gần nguồn nhiệt: Nhiệt độ bảo quản lý tưởng là từ 10–25°C. Tránh xa lò sưởi, máy hơi nước, khu vực nóng ẩm.
  • Tránh tiếp xúc với dầu mỡ, hóa chất: Những chất này có thể phá vỡ cấu trúc cao su và lớp sợi gia cường bên trong dây.
  • Không treo dây bằng móc hoặc gập gấp: Nên để dây nằm ngang trên kệ phẳng, tránh biến dạng hoặc tạo vết gấp.

2. Kiểm tra trước khi lắp đặt

  • Kiểm tra vết nứt, bong tróc, rách hoặc biến dạng trước khi sử dụng.
  • Đảm bảo pulley (bánh đai) không bị mòn, lệch trục hoặc gỉ sét.
  • Lắp đúng kích thước dây phù hợp với thiết bị và không dùng dây đã quá hạn sử dụng dù còn mới.

3. Sử dụng đúng cách

  • Căng dây đúng lực: Nếu quá căng sẽ gây mòn nhanh, nếu quá lỏng sẽ bị trượt và gây nóng.
  • Không chạy thiết bị quá tải: Quá tải dễ làm dây trượt, tăng nhiệt và rách nhanh.
  • Vệ sinh thường xuyên: Bụi bẩn, dầu mỡ làm giảm độ ma sát và độ bám của dây.

4. Bảo trì định kỳ

  • Kiểm tra định kỳ tình trạng dây, độ căng, và độ mòn.
  • Thay dây đúng chu kỳ khuyến cáo từ nhà sản xuất, tránh đợi đến khi dây đứt mới thay.
  • Đối với dây chạy liên tục hoặc trong môi trường khắc nghiệt, nên thay thế chủ động sau mỗi 6–12 tháng dù chưa hỏng.

Vân Tiên – địa chỉ phân phối dây curoa chính hãng tại TP.HCM

Vòng Bi Vân Tiên là một trong những địa chỉ uy tín tại TP.HCM chuyên phân phối dây curoa chính hãng và các thiết bị công nghiệp khác. Với nhiều năm kinh nghiệm trong lĩnh vực nhập khẩu và cung cấp thiết bị công nghiệp, Vân Tiên cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, giá cả cạnh tranh và dịch vụ hậu mãi chu đáo.

  • Sản phẩm chính hãng: Vân Tiên đảm bảo cung cấp dây curoa có nguồn gốc rõ ràng, từ các thương hiệu uy tín.
  • Đa dạng chủng loại: Bạn có thể tìm thấy nhiều loại dây curoa khác nhau để phù hợp với từng loại máy móc và yêu cầu kỹ thuật.
  • Tư vấn chuyên nghiệp: Đội ngũ nhân viên giàu kinh nghiệm sẽ hỗ trợ bạn lựa chọn sản phẩm phù hợp nhất.
  • Giá cả cạnh tranh: Vân Tiên luôn nỗ lực mang đến mức giá tốt nhất cho khách hàng.
  • Dịch vụ hỗ trợ tốt: Bạn có thể liên hệ để được tư vấn kỹ thuật và hỗ trợ sau bán hàng tận tình.

Nếu bạn đang tìm kiếm địa chỉ phân phối dây curoa chính hãng tại TP.HCM, Công ty TNHH TM Vòng Bi Vân Tiên là một lựa chọn đáng tin cậy. Hãy liên hệ với chúng tôi qua thông tin ben dưới  để được phục vụ tốt nhất.

Kết luận: Cách tính kích thước dây curoa đúng chuẩn là yếu tố quan trọng để đảm bảo hiệu suất và tuổi thọ của hệ thống truyền động. Bằng cách áp dụng công thức và hướng dẫn chi tiết trong bài viết, bạn có thể dễ dàng chọn được dây curoa phù hợp. Hãy ưu tiên mua dây curoa từ các nhà phân phối uy tín để đảm bảo chất lượng và nhận được hỗ trợ tốt nhất. Liên hệ ngay với các đại lý chính hãng để được tư vấn và báo giá chi tiết!

---
