Các loại vòng bi mâm xoay

Các loại vòng bi mâm xoay phổ biến hiện nay

Vòng bi mâm xoay là một trong những bộ phận không thể thiếu trong các loại máy móc công nghiệp, từ cần cẩu, máy xúc đến turbin gió và tàu biển. Với khả năng chịu tải trọng lớn, hỗ trợ chuyển động xoay mượt mà và độ bền cao, vòng bi mâm xoay đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ an toàn của thiết bị. Bài viết này sẽ cung cấp cái nhìn tổng quan về các loại vòng bi mâm xoay, đặc điểm kỹ thuật, ứng dụng thực tế và những lưu ý để lựa chọn sản phẩm phù hợp nhất cho nhu cầu của bạn.

Vòng bi mâm xoay là gì?

Vòng bi mâm xoay, còn gọi là vòng bi xoay hoặc mâm xoay, là một loại ổ lăn có cấu tạo đặc biệt, cho phép truyền tải đồng thời cả tải trọng hướng trục, hướng tâm và mô men nghiêng. Khác với các loại vòng bi thông thường chỉ chịu tải theo một phương nhất định, vòng bi mâm xoay có thể vận hành trơn tru ngay cả khi chịu lực lớn từ nhiều hướng khác nhau. Sản phẩm thường có kích thước lớn, được thiết kế với rãnh lăn và bi hoặc con lăn bên trong, kết hợp cùng hệ thống gioăng chắn bụi, mỡ bôi trơn và các bộ phận liên kết.

Vai trò và ứng dụng trong các ngành công nghiệp

Vòng bi mâm xoay đóng vai trò cực kỳ quan trọng trong các thiết bị cơ khí lớn cần khả năng xoay, quay hoặc điều hướng chính xác và linh hoạt. Cụ thể:

Ngành xây dựng: Ứng dụng phổ biến trong các thiết bị như cần cẩu tháp, cần cẩu bánh xích, xe nâng, máy xúc, máy khoan… giúp các thiết bị này xoay linh hoạt để thao tác hiệu quả hơn.
Ngành khai khoáng: Sử dụng trong các hệ thống máy nghiền, sàng rung, máy khoan giếng sâu... để đảm bảo độ bền và chịu tải lớn trong môi trường làm việc khắc nghiệt.
Ngành năng lượng: Vòng bi mâm xoay được sử dụng trong các tua-bin gió, giúp cánh quạt và trụ xoay theo hướng gió tối ưu, tăng hiệu suất phát điện.
Ngành giao thông – vận tải: Ứng dụng trong các hệ thống quay của xe đầu kéo, rơ-moóc, tháp radar, hệ thống xoay của cầu di động, bệ phóng tên lửa...
Ngành công nghiệp quốc phòng: Được lắp đặt trong các thiết bị quân sự như xe tăng, pháo tự hành, trạm radar xoay...

Phân loại các loại vòng bi mâm xoay

Vòng bi mâm xoay được thiết kế theo nhiều dạng khác nhau để đáp ứng nhu cầu sử dụng trong các ngành công nghiệp. Vòng bi mâm xoay được chia thành nhiều loại dựa trên cấu trúc và thiết kế. Dưới đây là các loại phổ biến:

Vòng bi mâm xoay một dãy bi: Cấu trúc đơn giản, gồm một dãy bi thép, phù hợp cho tải trọng nhẹ đến trung bình.
Vòng bi mâm xoay hai dãy bi: Có hai dãy bi, chịu tải trọng cao hơn, thường dùng trong các thiết bị nặng.
Vòng bi mâm xoay ba dãy bi: Thiết kế phức tạp, chịu tải trọng cực lớn, phù hợp cho các ứng dụng đặc biệt như cần cẩu cảng.
Vòng bi mâm xoay chéo: Sử dụng con lăn hình trụ, tối ưu cho tải trọng dọc và ngang đồng thời.

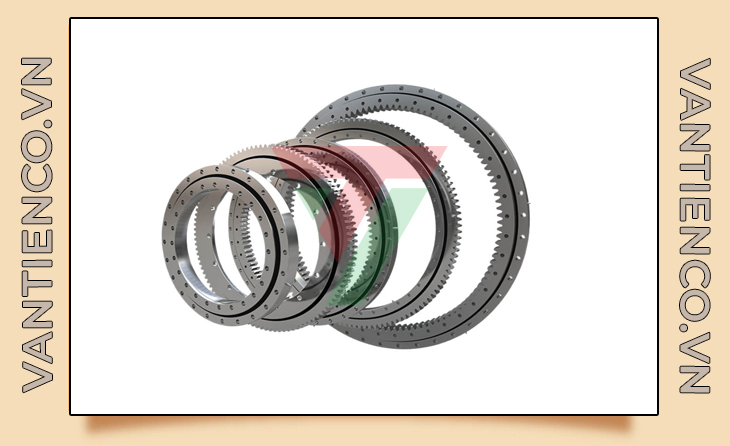

Vòng bi mâm xoay không răng/có răng: Loại có răng trong hoặc răng ngoài dùng để kết nối với hệ thống truyền động, loại không răng phù hợp cho các ứng dụng đơn giản.

Ưu điểm của từng loại vòng bi mâm xoay

Vòng bi mâm xoay chính hãng được phân loại dựa trên cấu trúc rãnh lăn và kiểu tiếp xúc giữa các phần tử lăn bên trong. Mỗi loại có thiết kế đặc trưng để phù hợp với từng điều kiện tải trọng và ứng dụng khác nhau. Các loại vòng bi mâm xoay phổ biến và ưu điểm cụ thể của từng loại:

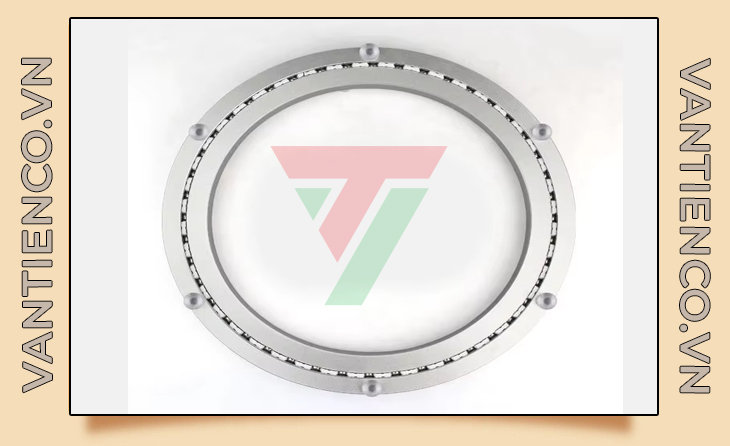

1. Vòng bi mâm xoay một dãy bi cầu tiếp xúc bốn điểm: Cấu tạo đơn giản với một dãy bi cầu tiếp xúc tại bốn điểm. Có thể chịu tải hướng trục, hướng tâm và mô men nghiêng đồng thời.

Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt.
Chi phí sản xuất và bảo trì thấp.
Thích hợp cho các thiết bị có không gian lắp đặt hạn chế như cần cẩu nhỏ, xe nâng, bàn quay...

2. Vòng bi mâm xoay hai dãy bi cầu: Gồm hai hàng bi cầu có thể chịu tải nặng hơn loại một dãy. Có khả năng phân bố tải đều hơn.

Chịu được tải trọng hướng trục lớn hơn, đặc biệt là trong cùng một phương.
Vận hành ổn định hơn trong điều kiện tải trọng nặng.
Phù hợp với máy móc công nghiệp hạng trung và nặng, như cần cẩu cỡ lớn, sàn nâng...

3. Vòng bi mâm xoay bi đũa chéo (con lăn chéo): Sử dụng các con lăn được sắp xếp chéo nhau một góc 90 độ. Tạo nên nhiều điểm tiếp xúc với rãnh lăn.

Ưu điểm:

Chịu tải đa hướng cực tốt, đặc biệt mô men nghiêng rất cao.
Độ cứng vững cao, thích hợp cho ứng dụng yêu cầu độ chính xác và tải trọng lớn.
Phù hợp với máy tiện CNC, máy gia công cơ khí chính xác, radar, thiết bị quay chính xác cao.

4. Vòng bi mâm xoay con lăn ba dãy: Gồm ba vòng lăn riêng biệt, giúp phân chia tải trọng một cách tối ưu. Mỗi hàng con lăn đảm nhiệm một loại tải (trục, tâm, mô men).

Chịu được tải trọng cực lớn và mô men nghiêng cao nhất trong các loại vòng bi mâm xoay.
Cấu trúc mạnh mẽ, bền bỉ trong điều kiện khắt khe.
Lý tưởng cho cần cẩu hạng nặng, máy khoan cỡ lớn, thiết bị khai thác mỏ, cầu cảng...

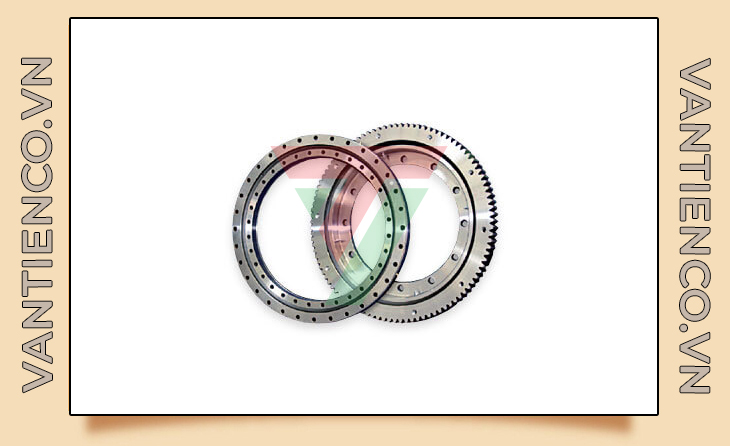

5. Vòng bi mâm xoay răng ngoài / răng trong / không răng: Tùy chọn thêm theo nhu cầu truyền động:

Răng ngoài: dễ lắp bánh răng, truyền động linh hoạt.
Răng trong: gọn gàng, bảo vệ bánh răng tốt hơn.
Không răng: thích hợp cho truyền động ngoài hoặc quay tự do.

Kinh nghiệm lựa chọn vòng bi mâm xoay phù hợp

Việc lựa chọn vòng bi mâm xoay đúng loại và chất lượng cao sẽ giúp đảm bảo hiệu suất hoạt động của máy móc và kéo dài tuổi thọ thiết bị. Để chọn được vòng bi mâm xoay phù hợp, bạn cần xem xét các yếu tố sau:

Tải trọng: Xác định tải trọng dọc, ngang và moment xoay mà vòng bi cần chịu.
Tốc độ xoay: Đánh giá tốc độ quay của thiết bị để chọn vòng bi có độ ma sát phù hợp
Môi trường làm việc: Chọn vật liệu chống ăn mòn nếu vòng bi hoạt động trong điều kiện ẩm ướt hoặc hóa chất.
Thương hiệu uy tín: Lựa chọn sản phẩm từ các nhà sản xuất đáng tin cậy để đảm bảo chất lượng và tuổi thọ vòng bi.
Kiểm tra thông số kỹ thuật: Đọc kỹ thông số sản phẩm để đảm bảo vòng bi phù hợp với yêu cầu của thiết bị.
Kiểm tra độ hoàn thiện: Quan sát bề mặt vòng bi, đảm bảo không có vết xước hoặc sai lệch.
Lắp đặt đúng kỹ thuật: Đảm bảo vòng bi được lắp đặt chính xác để tránh rung lắc và mài mòn không đều.
Kiểm tra định kỳ: Theo dõi tình trạng hoạt động để phát hiện sớm các dấu hiệu hao mòn.
Tiêu chuẩn chất lượng: Lựa chọn vòng bi từ các thương hiệu uy tín, đạt các tiêu chuẩn như ISO, DIN.

Lợi ích của việc sử dụng vòng bi mâm xoay chất lượng cao

Vòng bi mâm xoay đóng vai trò quan trọng trong nhiều ngành công nghiệp và là yếu tố quyết định đến hiệu suất hoạt động của nhiều loại máy móc.

Tăng độ bền: Giúp thiết bị chịu được tải trọng lớn và hoạt động lâu dài mà không gặp vấn đề hỏng hóc.
Cải thiện hiệu suất: Giảm ma sát và hỗ trợ chuyển động linh hoạt, giúp máy móc hoạt động trơn tru.
Giảm chi phí bảo trì: Sử dụng vòng bi chất lượng cao giúp giảm nhu cầu thay thế và sửa chữa, tiết kiệm chi phí vận hành.
Tối ưu hóa độ chính xác: Đảm bảo chuyển động quay ổn định, giúp các hệ thống cơ khí hoạt động hiệu quả hơn.
Đảm bảo an toàn: Sử dụng vòng bi mâm xoay đạt chuẩn giúp giảm rủi ro về kỹ thuật, tránh hiện tượng gãy, kẹt, lắc... từ đó bảo vệ an toàn cho toàn bộ hệ thống máy móc và con người trong quá trình vận hành.

Kết luận: Vòng bi mâm xoay là linh kiện quan trọng giúp tối ưu hóa hiệu suất và độ bền của các thiết bị công nghiệp. Việc lựa chọn loại vòng bi phù hợp không chỉ đảm bảo hoạt động ổn định mà còn tiết kiệm chi phí bảo trì lâu dài. Hãy ưu tiên các sản phẩm từ nhà cung cấp uy tín và tuân thủ các hướng dẫn lắp đặt, bảo trì để đạt hiệu quả cao nhất.
